Baubericht Anbauteile

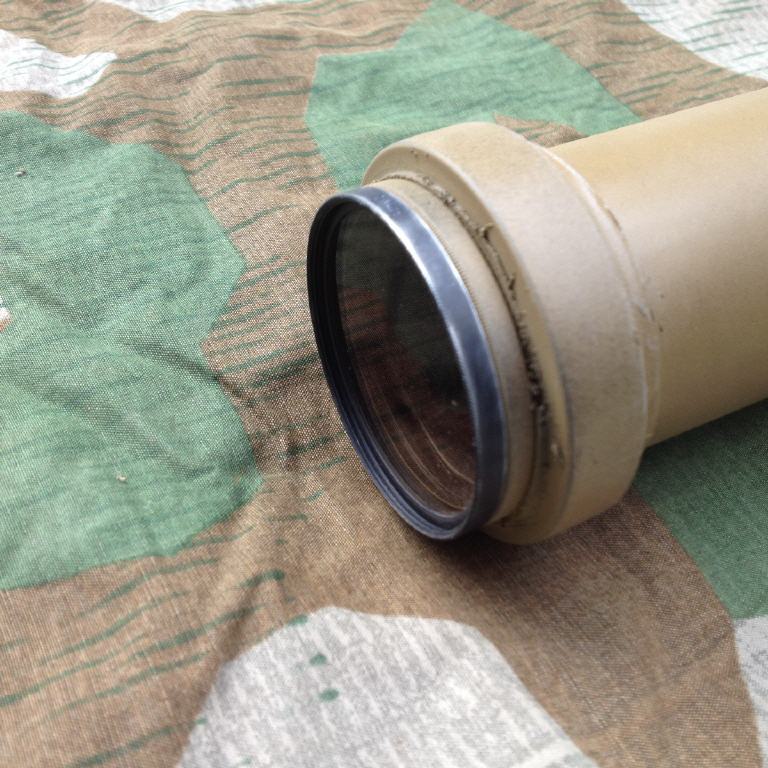

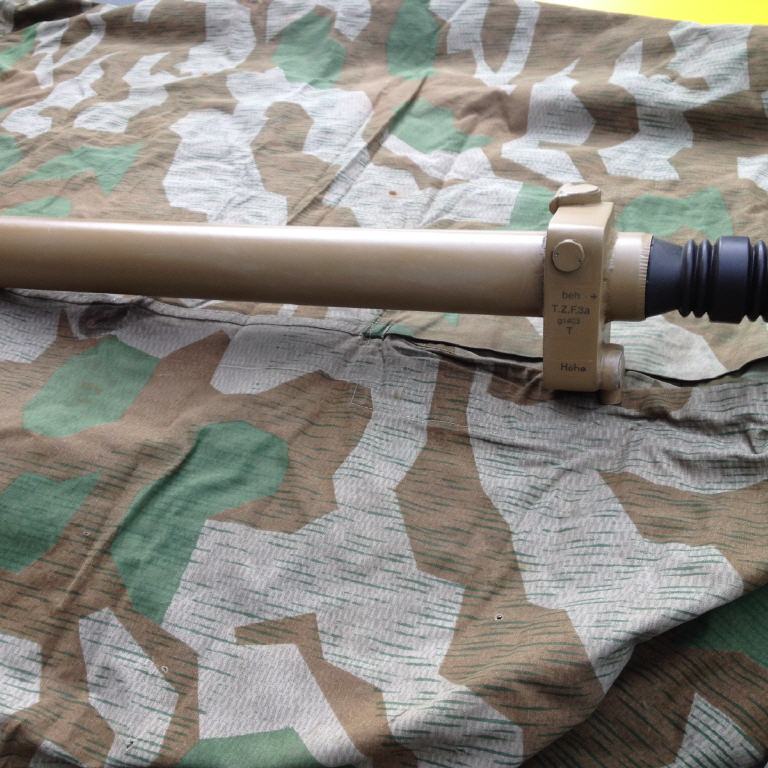

Das Zielfernrohr TZF3a
Das Zielfernrohr TZF 3a
Im Sdkfz 222 wurde nicht das normale Zielfernrohr der Flak 38 sondern das TZF 3a verwendet. Originale werden heute so um die 6000,- € gehandelt...
Da ich soviel Geld nicht mal annähernd dafür ausgeben wollte, habe ich mir dann überlegt, dieses Zielfernrohr nachzubauen.
Die Maße dafür habe ich im Internet gefunden
Innen ist ein ZF 3x8° der Flak 38 eingebaut. Die Strichplattenbeleuchtung wurde ebenfalls verbaut. Bedient wird sie über eine NVA-Strichplattenbeleuchtung(Dimmung funktioniert auch). Stromversorgung derzeit über 3 Volt Batterie.
Bei dem Okulargummi vorn suche ich noch Alternativen
TZF3a Nachbau
Der Fahrersitz

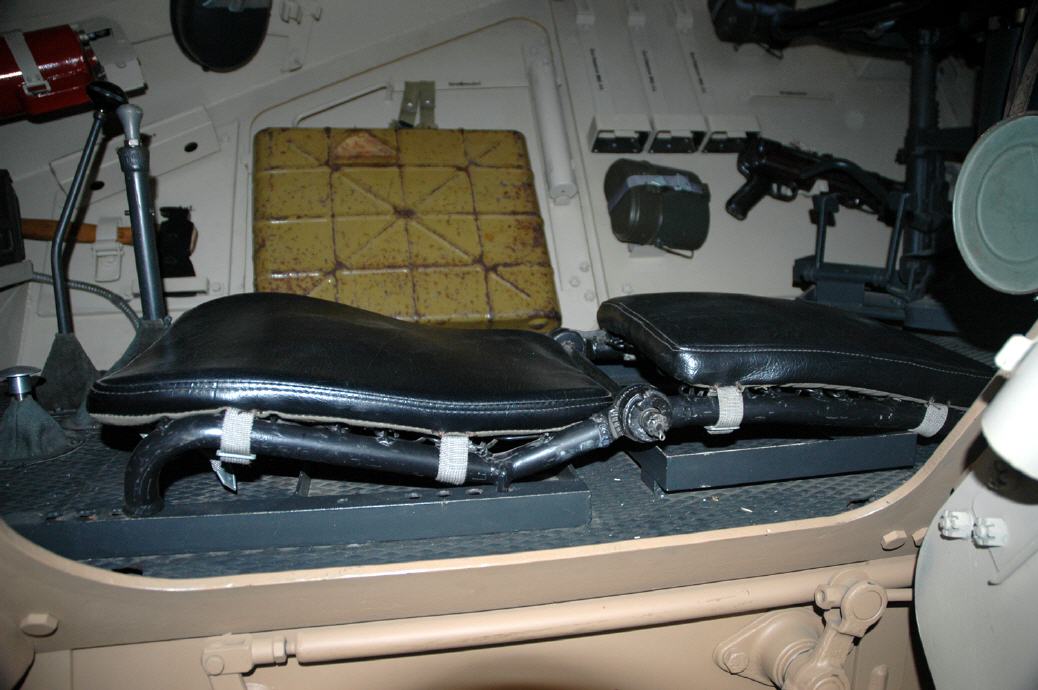

Um beim 222 entspannt einsteigen bzw. aussteigen zu können, sollte die Rücklehne des Fahrersitzes komplett nach unten geklappt sein.
Aus einem alten Sofa hatte ich mir mal schon vor langer Zeit Klappmechanismen und Federn ausgebaut. Man weiß ja nie, ob man das mal braucht... dachte ich damals.
Tja, und so wars dann auch. :-)

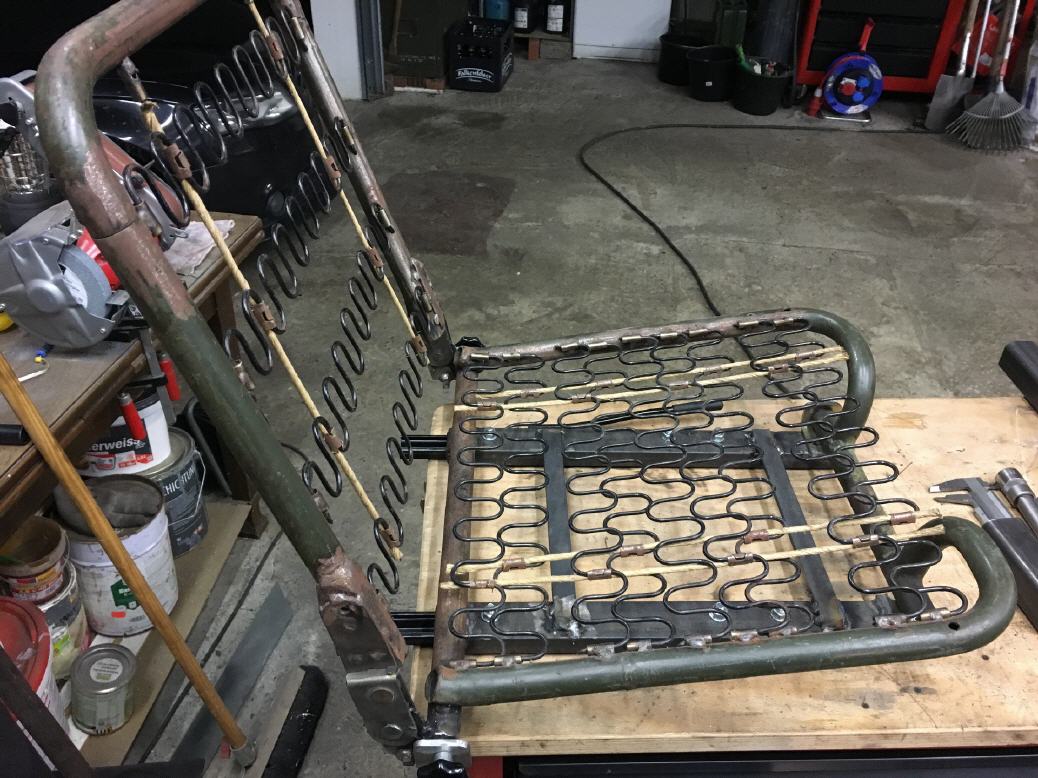

Grundlage ist ein altes Sitzgestell aus einem Munga. Die Rückenlehne kann durch kurzes nachvorn ziehen entriegelt und komplett nach unten geklappt werden. Der Sitz ist über Rasterschienen verstellbar und nach vorn hochklappbar, da sich genau unter dem Sitz der Haupttank (Gewichtsverteilung) befindet.
Der Sichtlukenmechanismus
Ich möchte den Lukenmechanismus diesmal detaillierter machen. Dafür habe ich mir erstmal ein Holzmodell gebaut.
Geplant ist, die äußeren Platten später aus Aluminuim zu fertigen, um die originale Materialstärke besser darstellen zu können.
Es werden später auch Glasblöcke mit eingebaut. Diese habe ich mir bereits über den Glasgravur-Handel besorgt
Original innen
Original außen

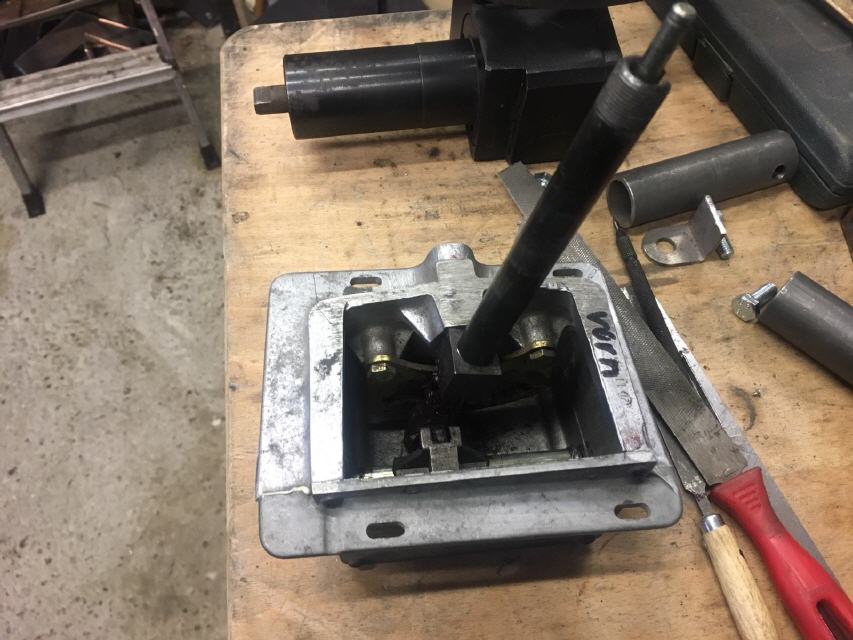

Der Schalthebel

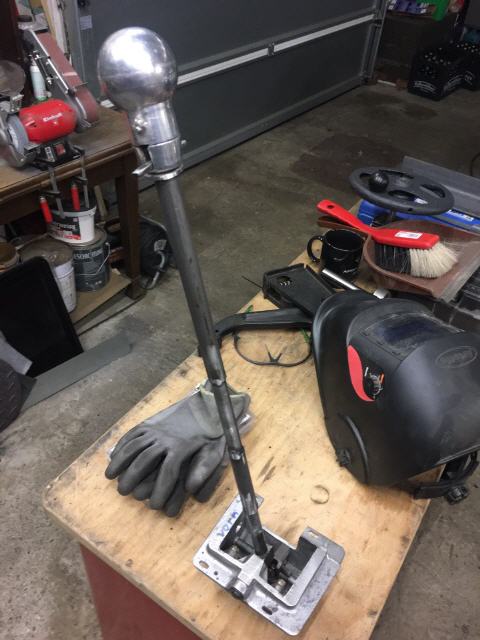

der Landover Automatik Schalthebel ist für die Verwendung im Sdkfz. 222 viel zu kurz.
Deshalb musste er verlängert werden und eine etwas "ältere" Form bekommen.
